A NBR 7185 e a DNER-ME 092/94 estabelecem os procedimentos para a determinação da massa específica aparente in situ pelo método do frasco de areia, e em Belo Horizonte esse controle se torna ainda mais relevante devido à heterogeneidade dos solos da Depressão Belo-Horizontina. Nos últimos anos, a expansão urbana avançou sobre terrenos de complexa evolução pedológica, onde o contraste entre siltes colapsíveis e horizontes de cascalho laterítico exige verificações frequentes do grau de compactação. O ensaio de densidade in situ permite aferir, com simplicidade e confiabilidade, se a energia de compactação especificada em projeto realmente se traduziu em um maciço estável. Em obras de médio porte na regional Pampulha, por exemplo, a equipe técnica já documentou variações de densidade seca superiores a 15% em menos de 20 metros de pista — algo que só um controle direto no campo consegue flagrar. Por isso, o método do cone de areia continua sendo a referência prática para validação de aterros controlados, complementando investigações indiretas como o ensaio CPT quando se deseja um perfil contínuo da resistência de ponta em subsolos muito variáveis.
Em solos saprolíticos de Belo Horizonte, a densidade seca medida pelo cone de areia costuma revelar heterogeneidades que o controle visual simplesmente não detecta.
Procedimento e escopo

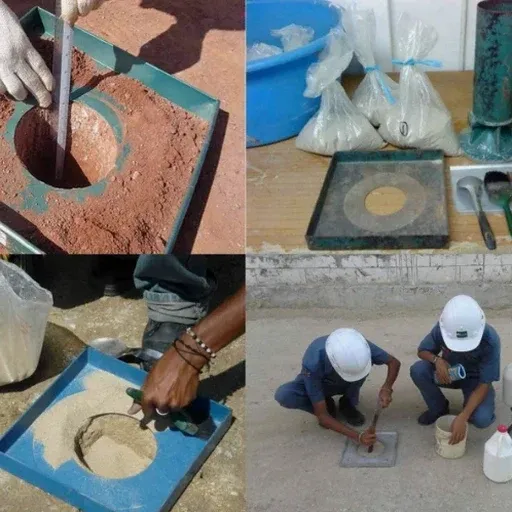

Com altitude média de 852 metros, Belo Horizonte está assentada sobre um mosaico geológico que inclui gnaisses do Complexo Belo Horizonte, coberturas detríticas e expressivas manchas de solos saprolíticos. Esse contexto impõe desafios específicos ao controle tecnológico da compactação: o material local, quando utilizado como empréstimo para aterros, costuma apresentar curvas de compactação bastante sensíveis ao teor de umidade, deslocando-se significativamente com pequenas variações na energia aplicada. O procedimento clássico do cone de areia consiste em abrir uma cavidade cuidadosa na camada compactada, recolher todo o solo extraído e medir o volume da cavidade preenchendo-a com areia calibrada de massa específica conhecida. A partir daí, calcula-se a densidade úmida e, com o teor de umidade determinado em estufa, a densidade seca in situ. O resultado é comparado diretamente com a densidade máxima obtida no
ensaio Proctor, gerando o grau de compactação que as especificações do DNIT ou da prefeitura exigem — tipicamente igual ou superior a 95% para corpos de aterro e 100% para camadas finais de subleito e base. Em campo, a calibração periódica da areia e o uso de placas de base rígidas são cuidados que fazem toda a diferença quando se trabalha sobre solos residuais jovens com fragmentos de rocha.
Particularidades da região
Um erro que se repete em obras de terraplenagem na região metropolitana de Belo Horizonte é confiar exclusivamente no controle visual ou na experiência do operador de rolo compactador, dispensando o ensaio de densidade in situ nas primeiras camadas. Quando o solo de empréstimo é um silte argiloso micáceo — muito comum nos cortes da Avenida Cristiano Machado e arredores — a aparência de camada fechada e bem adensada pode mascarar uma compactação deficiente, com graus reais abaixo de 90%. O problema se manifesta meses depois, sob a forma de recalques diferenciais, trincas no pavimento e infiltrações que aceleram a degradação da estrutura. Em taludes de corte e aterro, a baixa densidade em camadas profundas reduz a resistência ao cisalhamento e favorece rupturas progressivas durante o período chuvoso, que em BH concentra médias históricas superiores a 300 mm em dezembro e janeiro. Sem o controle quantitativo que o cone de areia fornece, o projetista perde a rastreabilidade do que realmente foi executado e o contratante assume um passivo geotécnico que poderia ser evitado com ensaios sistemáticos e registro rigoroso das não conformidades.
Normas de referência
NBR 7185:2016 - Solo - Determinação da massa específica aparente in situ, com emprego do frasco de areia, DNER-ME 092/94 - Solo - Determinação da massa específica aparente in situ, com emprego do frasco de areia, NBR 6457 - Amostras de solo - Preparação para ensaios de compactação e ensaios de caracterização, ABNT NBR 6484:2020 - Sondagens de simples reconhecimento com SPT
Perguntas e respostas
Qual o custo médio de um ensaio de densidade in situ com cone de areia em Belo Horizonte?
Esse custo pode variar conforme a quantidade de pontos contratados e a acessibilidade da frente de obra.
Em que tipo de solo o método do cone de areia não é recomendado?
O método perde precisão em solos com grande quantidade de partículas graúdas (pedregulhos com diâmetro superior a 19 mm) ou em solos saturados e muito moles, onde a cavidade não se mantém estável durante a escavação. Nesses casos, avaliamos alternativas como o método do cilindro biselado ou o densímetro nuclear, sempre respeitando as diretrizes da NBR 7185.
Com que frequência a areia calibrada precisa ser aferida?
A calibração da massa específica da areia deve ser verificada periodicamente, no mínimo a cada 50 ensaios ou sempre que houver suspeita de alteração por umidade, contaminação ou quebra dos grãos. Em Belo Horizonte, onde a umidade relativa varia bastante entre a seca e as chuvas, redobramos o cuidado com o armazenamento e a secagem da areia antes do ensaio.
O ensaio de cone de areia é aceito para recebimento de obra pública em Belo Horizonte?
Sim, é o método de referência aceito pela Superintendência de Desenvolvimento da Capital (Sudecap) e pelo DNIT para controle de compactação de aterros e camadas de pavimento. O laudo emitido segue a NBR 7185 e a DNER-ME 092/94, com a rastreabilidade exigida em obras públicas municipais e estaduais.
