O substrato geológico de Belo Horizonte, dominado por gnaisses e granitoides do Complexo Belo Horizonte com intrusões metabásicas, impõe contrastes de resistividade elétrica que exigem interpretação cuidadosa. A alternância entre solos residuais maduros, saprolitos e a rocha sã fraturada gera respostas geoelétricas que, quando mal calibradas, conduzem a erros de locação de estacas ou a subestimativas da agressividade do solo. Empreender uma campanha de Sondagem Elétrica Vertical na capital mineira significa lidar com perfis onde a saturação varia bruscamente entre a estação seca — que se estende de maio a setembro com médias abaixo de 20 mm mensais — e o período chuvoso, quando infiltrações rebaixam a resistividade aparente em mais de 40% nos horizontes superficiais.
Para obras lineares na região da Avenida Pedro I ou em terrenos do Barreiro, a combinação de sondagens SPT com caminhamentos elétricos permite correlacionar a compacidade do saprolito com os valores de resistividade, refinando o modelo geotécnico antes da cravação de estacas ou da escavação de fundações profundas.
Em Belo Horizonte, a resistividade do solo residual de gnaisse pode variar em um fator de 10 entre a estação seca e a chuvosa, impactando diretamente o dimensionamento de sistemas de aterramento.
Procedimento e escopo

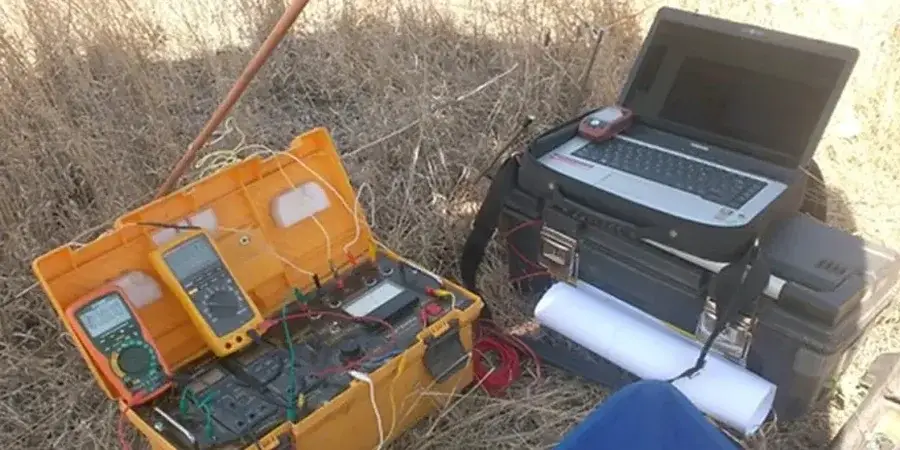

A norma NBR 7117:2012, que estabelece os parâmetros para medição da resistividade do solo com arranjo Wenner, serve como referência metodológica central para os levantamentos em Belo Horizonte, mas a prática local exige adaptações devido à presença de solos tropicais eletroliticamente ativos. O ensaio de resistividade elétrica aplica corrente contínua entre eletrodos cravados no terreno, medindo a diferença de potencial gerada em eletrodos internos; com o aumento progressivo do espaçamento intereletródico — de 1 metro até aberturas AB/2 superiores a 100 metros — investiga-se a variação da resistividade aparente com a profundidade.
Em terrenos do vetor norte da cidade, onde o nível d'água frequentemente está a menos de 5 metros, a curva de SEV revela tipicamente uma sequência de três camadas: solo residual de alta resistividade (acima de 2000 ohm.m na estação seca), uma zona de transição saturada com valores entre 50 e 300 ohm.m, e o embasamento rochoso com resistividade superior a 5000 ohm.m quando são. A interpretação quantitativa dessas curvas, realizada por inversão com software específico, fornece as espessuras das camadas geoelétricas que, quando calibradas com sondagens mecânicas como as do
ensaio CPT, transformam-se em seções geotécnicas de alta confiabilidade.
Particularidades da região
Um erro recorrente em projetos de fundações na região metropolitana de Belo Horizonte é assumir que a resistividade elétrica correlaciona-se linearmente com a resistência mecânica do solo sem calibrar o modelo geofísico. O saprolito de gnaisse, quando saturado, pode apresentar resistividade inferior a 100 ohm.m, valor que um leigo interpretaria como solo mole ou zona de falha, quando na verdade se trata de material com SPT acima de 30 golpes. Essa interpretação equivocada leva ao superdimensionamento de fundações ou à relocação desnecessária de pilares, elevando o custo da obra.
Outro risco relevante surge em projetos de aterramento elétrico executados apenas com medições pontuais: a heterogeneidade lateral do manto de alteração em Belo Horizonte faz com que duas medições distantes 20 metros possam diferir em mais de 500%, gerando sistemas de aterramento subdimensionados que não atendem aos requisitos de segurança da NBR 5410. A realização de caminhamentos elétricos 2D, em vez de SEVs isoladas, mitiga esse risco ao imagear a variação lateral da resistividade ao longo de toda a diretriz da obra.
Perguntas e respostas
Qual a profundidade máxima que uma SEV atinge em Belo Horizonte?
A profundidade de investigação depende da abertura máxima entre os eletrodos de corrente (AB/2) e da estratigrafia local. Em Belo Horizonte, com aberturas AB/2 de 150 metros, conseguimos imagear o contato entre o solo residual de gnaisse e o embasamento são a profundidades superiores a 40 metros. A presença de camadas muito condutivas (argilas saturadas) pode blindar a corrente e reduzir essa penetração, exigindo arranjos com maior espaçamento ou a combinação com métodos sísmicos.
A resistividade muda muito entre a estação seca e a chuvosa na região?
Sim, de forma significativa. Em Belo Horizonte, medições realizadas em setembro (final da estiagem) em solo residual de gnaisse mostram valores típicos de 1500 a 3000 ohm.m, enquanto as mesmas SEVs repetidas em janeiro, após chuvas acumuladas de 300 mm, registram quedas para 200 a 500 ohm.m. Por isso, sempre registramos a data da campanha e, quando possível, executamos os levantamentos no período mais desfavorável (úmido) para projetos de aterramento elétrico.
Quanto custa uma campanha de Sondagem Elétrica Vertical em Belo Horizonte?
O valor de referência é de R$ 100.000 para uma campanha típica que inclui 5 a 8 SEVs com abertura AB/2 de até 100 metros, processamento, inversão 1D das curvas e relatório técnico. Campanhas maiores — com caminhamento 2D ou imageamento de longas diretrizes — têm custo proporcional à metragem linear investigada e ao número de eletrodos utilizados.
Qual a diferença prática entre SEV e caminhamento elétrico?
A Sondagem Elétrica Vertical (SEV) investiga a variação da resistividade com a profundidade em um ponto fixo, expandindo progressivamente os eletrodos. O caminhamento elétrico, por outro lado, desloca todo o arranjo ao longo de um perfil, mantendo o espaçamento constante para imagear variações laterais. Em Belo Horizonte, usamos SEVs para definir camadas de fundação em pontos isolados e caminhamentos para mapear a continuidade de zonas fraturadas em obras lineares como túneis e adutoras.
É obrigatório calibrar os resultados com sondagens mecânicas?
Sim, a calibração é indispensável para transformar uma seção geoelétrica em uma seção geotécnica confiável. A resistividade é uma propriedade física controlada pela porosidade, saturação e salinidade do fluido intersticial — não pela resistência mecânica. Em Belo Horizonte, calibramos as SEVs com sondagens SPT ou rotativas em pelo menos dois pontos do perfil, permitindo associar intervalos de resistividade a classes de materiais (aterro, solo residual, saprolito, rocha alterada, rocha sã).
